三星Exynos 2700完整架构泄露 首次采用双大核设计或重返Ultra系列

Antutu

阅读

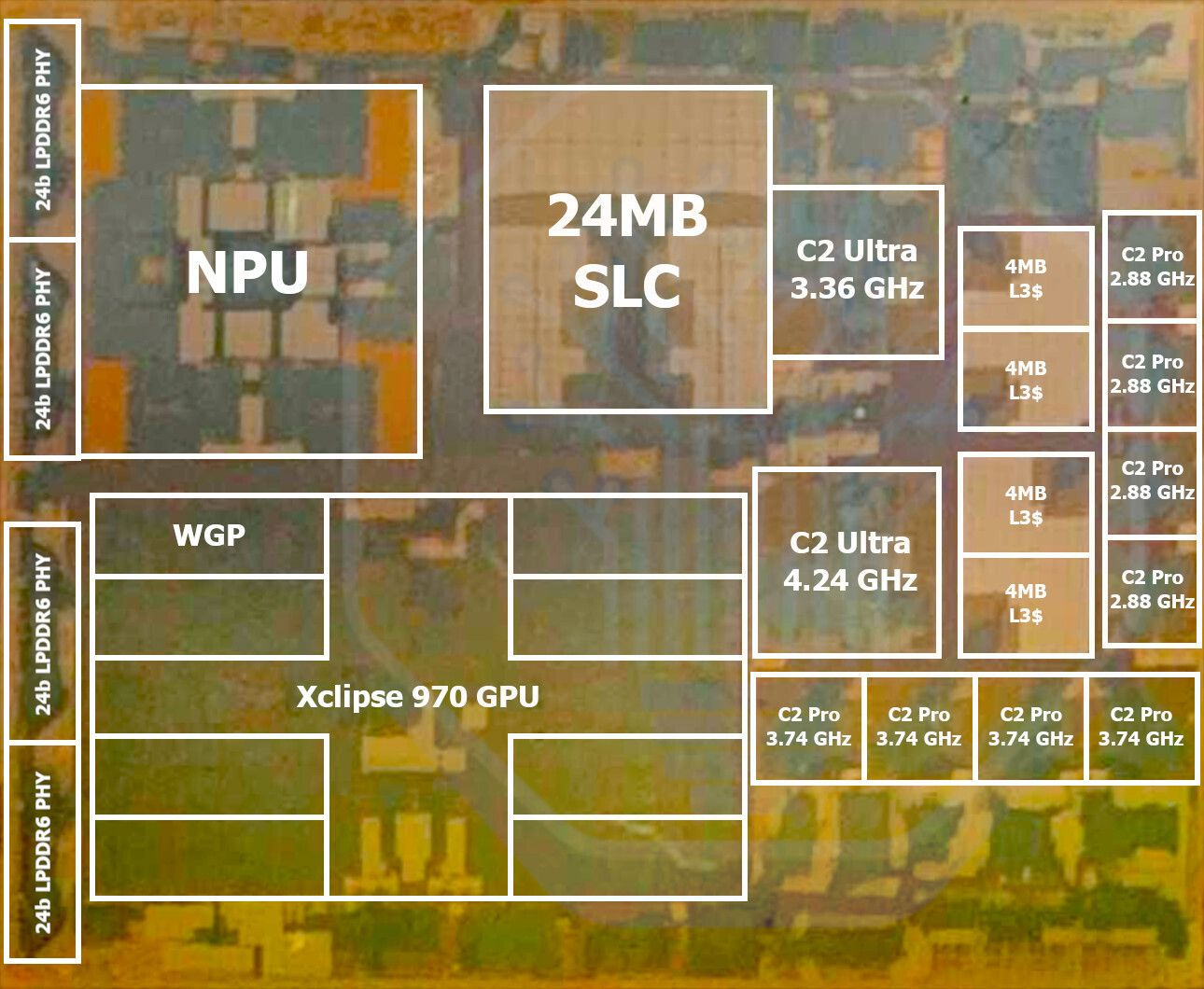

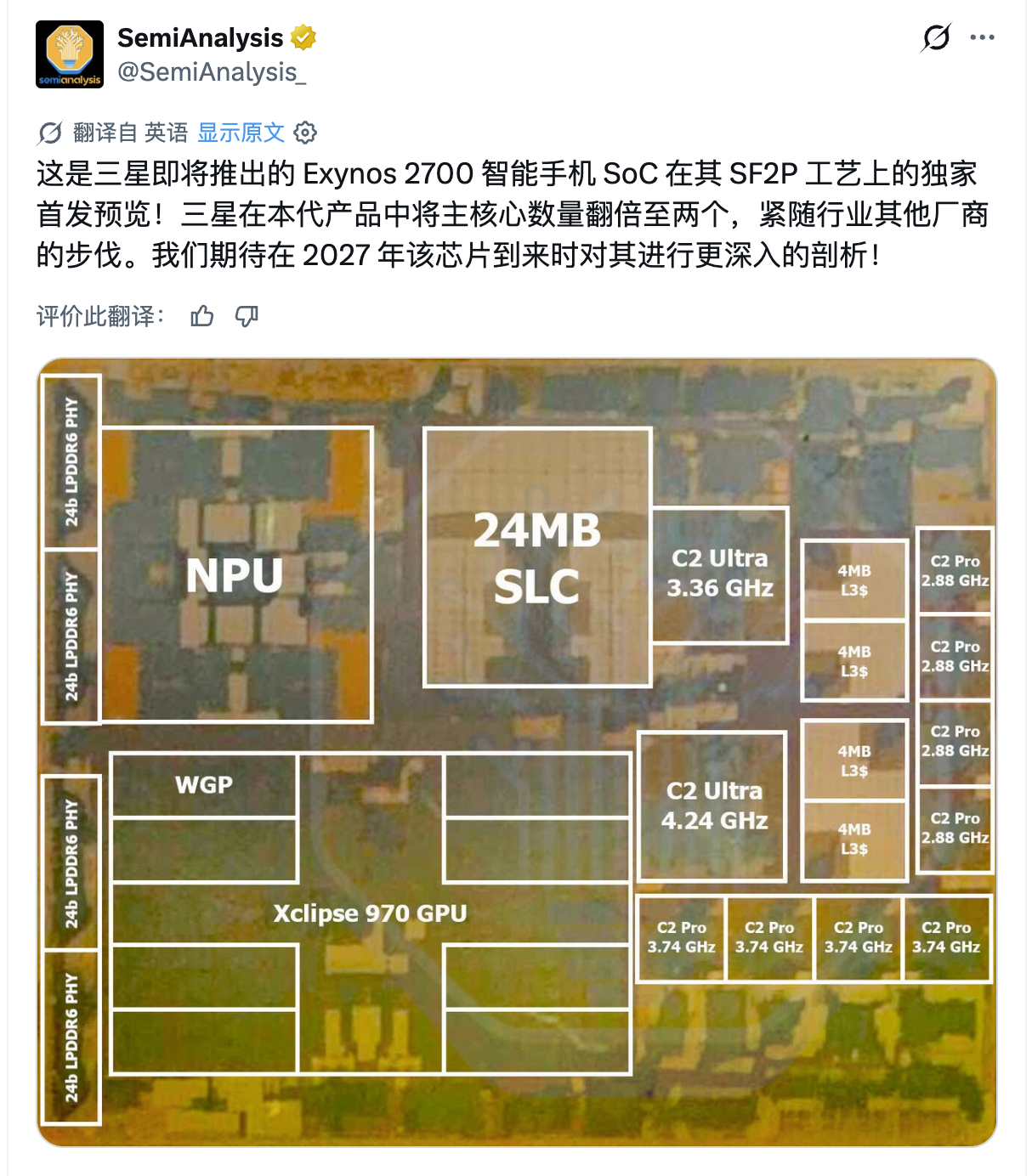

分析机构SemiAnalysis近日在X平台发布了三星Exynos 2700的Die Shot模型图并进行了详细标注,展示了这颗芯片的完整内部架构。


从图上看,Exynos 2700采用10核配置,包含两颗Arm C2 Ultra大核,运行频率分别为4.24GHz和3.36GHz,四颗C2 Pro性能核运行在3.74GHz,四颗C2 Pro效率核运行在2.88GHz。值得注意的是,两颗大核的频率并不相同,虽然采用了三种规格的核心,但却不是行业常见的三丛集设计,第二颗大核(3.36GHz)的频率甚至低于性能核集群(3.74GHz)。

作为对比,上代Exynos 2600仅有一颗C1 Ultra大核(3.8GHz)、三颗C1 Pro性能核(3.25GHz)和六颗C1 Pro效率核(2.75GHz),同样为10核但大核数量减半。

此外,Exynos 2700配备24MB系统级缓存和约16MB L3缓存,总计约40MB,GPU为Xclipse 970,拥有8颗核心,与Exynos 2600的RDNA 4架构Xclipse 960数量相同,不过新的Xclipse 970据此前报道已升级至RDNA 5架构。


图片中,NPU占据的芯片面积明显增大,可能意味着Exynos 2700的AI性能将有大幅提升,没有基带模块,因此可能仍采用外挂基带设计。

据此前报道,Exynos 2700采用三星SF2P工艺制造,较上代功耗降低26%、频率提升15%,支持LPDDR6内存。

韩国媒体MoneyToday称,三星MX部门和System LSI已协调开发搭载Exynos 2700的Galaxy S27 Ultra主板,Exynos时隔五年有望重返Ultra系列。

原创文章,作者:HyperZ-Ton,如若转载,请注明出处:http://www.antutu.com/doc/137746.htm
