专业网友暴力拆解海思Kirin 920

本月初，华为发布了Kirin 920处理器，凭借着强大的规格，它很快赢得了国产最强芯的称号。具体来说，Kirin 920采用4个A15+4个A7核心的big.LITTLE架构，而且支持HMP(异构多处理)技术，四核Cortex-A15和四核Cortex-A7可同时工作。其集成了ARM的Mali-T628MP4，频率为600MHz，相对上代Kirin 910的Mali-450MP4来说，Mali-T628MP4的性能已经有大幅度提升。

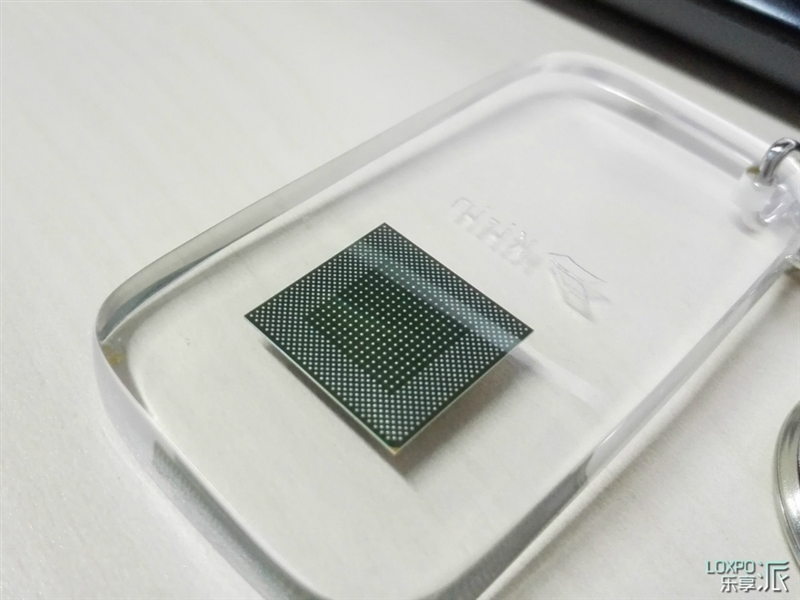

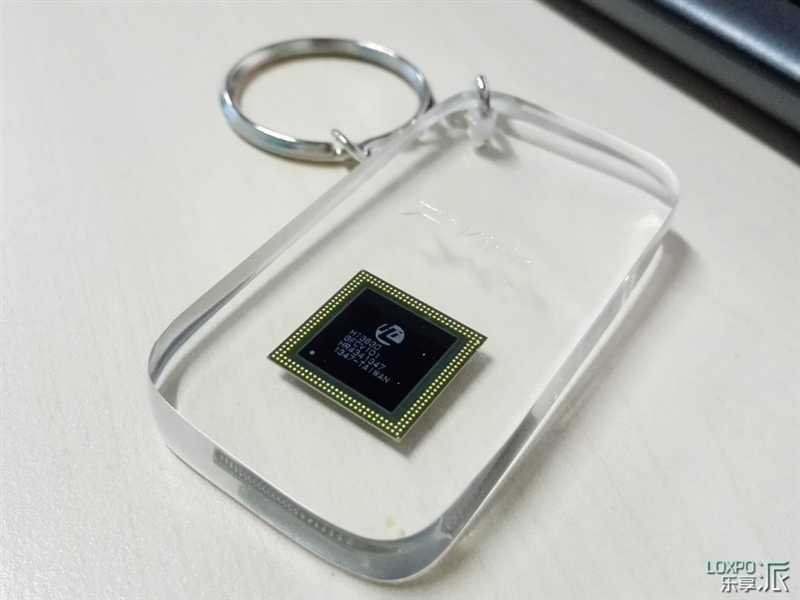

此外，这款处理器还支持支持4K和H.265的硬件解码、内置sensor hub、集成LTE Cat6基带（最高300Mbps）等等。那么，这款“国产最强芯”到底长什么样子呢？来看看网友ioncannon的暴力拆解吧。该网友参加了6月6日华为举行的芯片沟通会，获赠了一个封了Kirin 920片子的纪念钥匙挂，在犹豫了半天之后，最终还是决定把它大卸八块，让大家看看Kirin 920的真身。

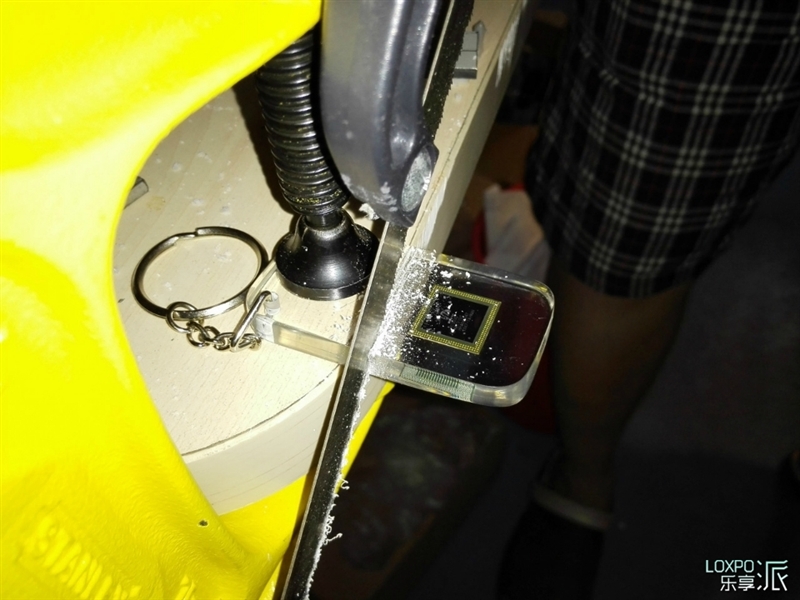

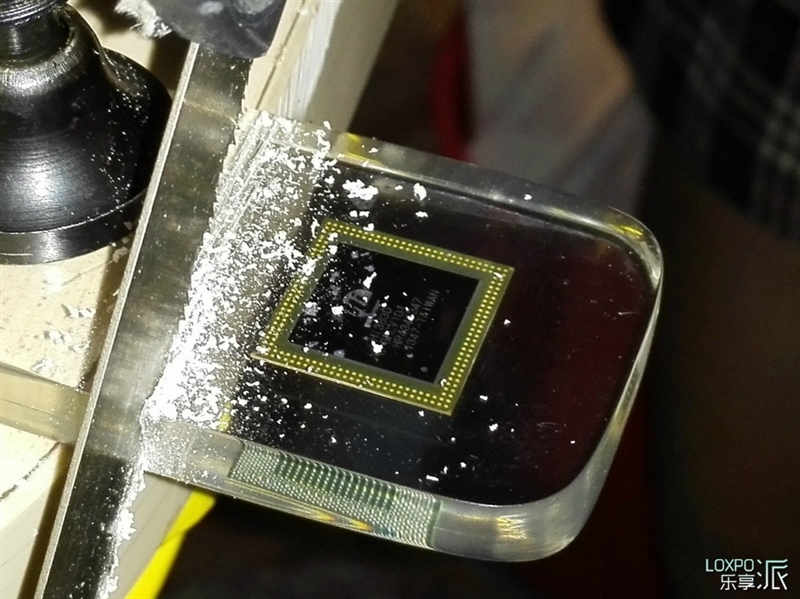

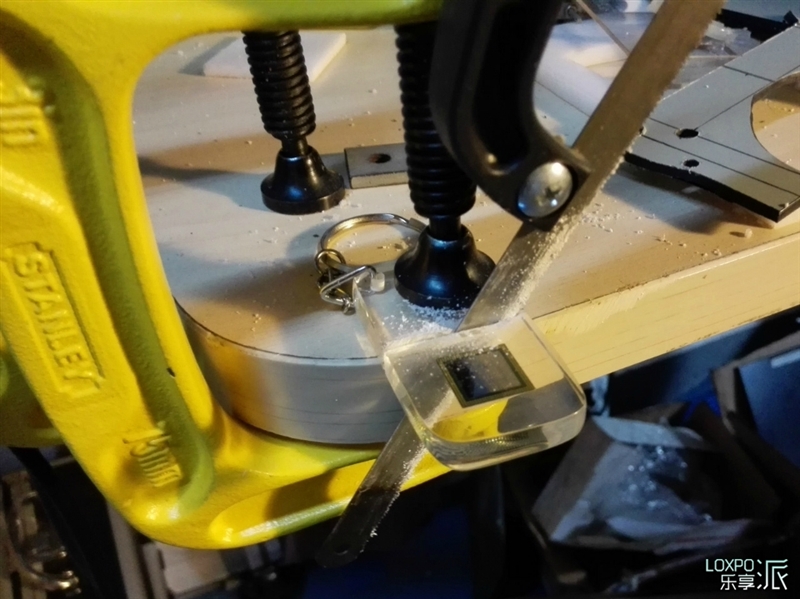

拆解的国产简单暴力，钢锯、浓硫酸、王水、乙酸乙酯、以及加热等方法都用上了，最终才把Kirin 920的芯片从层层包装之中取出。

Kirin 920的外层封装塑料材质为环氧树脂，比有机玻璃还要结实，里边还有多层玻璃纤维和铜，只能通过王水将其逐步分解，最后再用浓硫酸腐蚀环氧树脂。

最终清理完毕之后，ioncannon为我们详细分析了Kirin 920的芯片结构。而在核心面积方面，Kirin 920和骁龙800、Exynos 5410以及苹果A7等核心面积差距均不太大，但后边二者并没有集成基带芯片，因此相对来说Kirin 920的芯片集成度已经非常高了，核心面积控制也比较合理。当然，温度和功耗控制还有待观察。

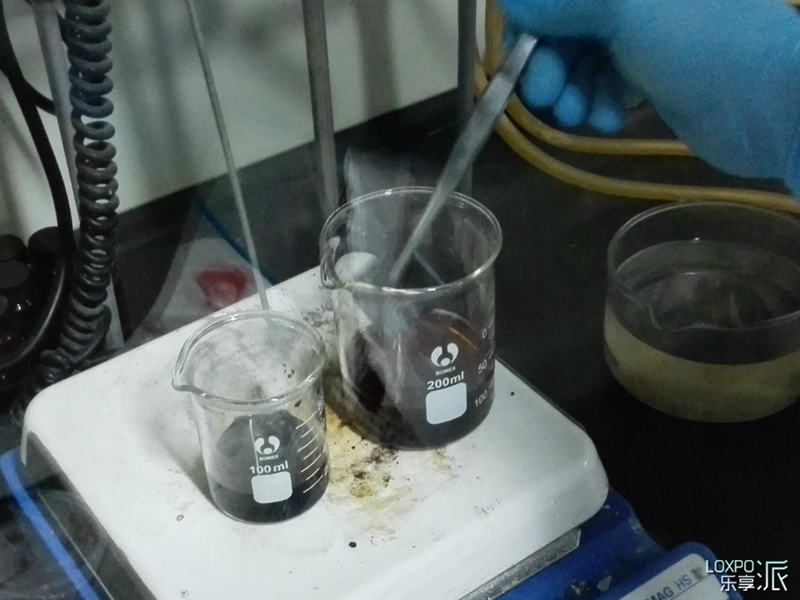

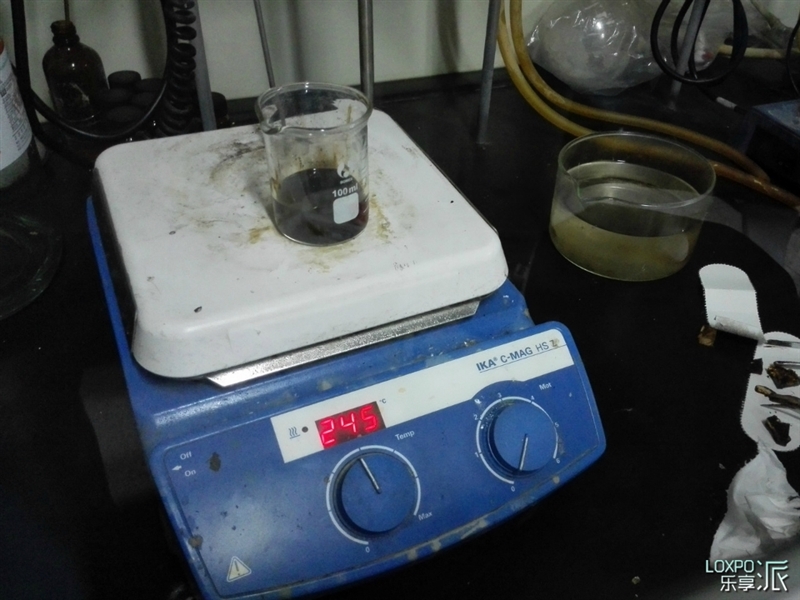

浓硫酸上阵溶解有机玻璃

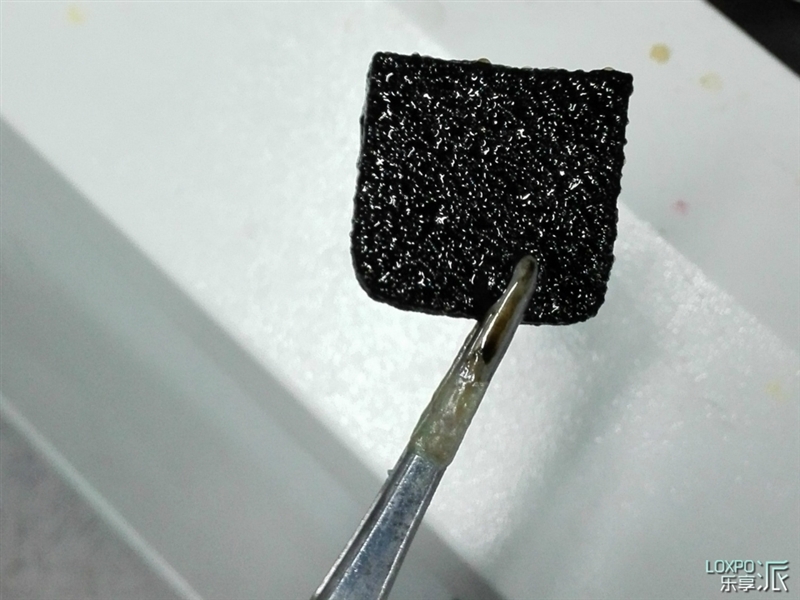

表面基本碳化，放心，Kirin 920还没伤着

有机玻璃终于没了

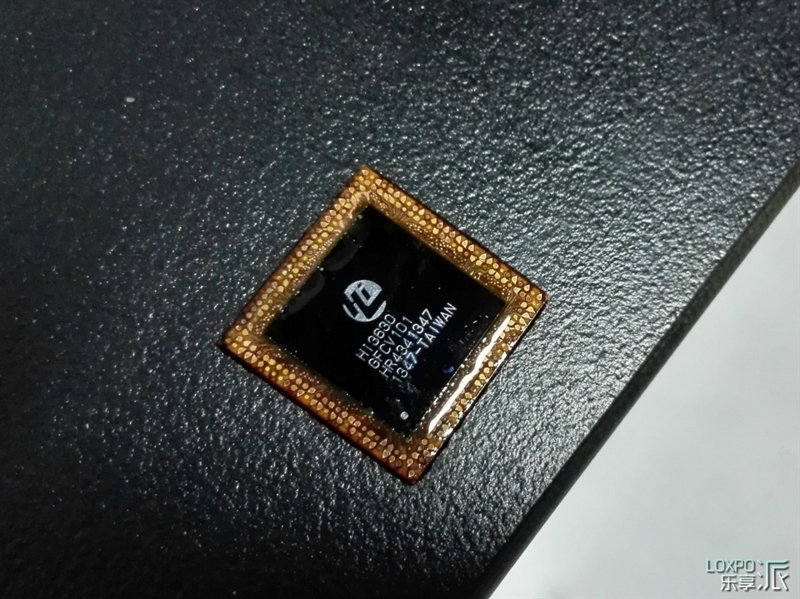

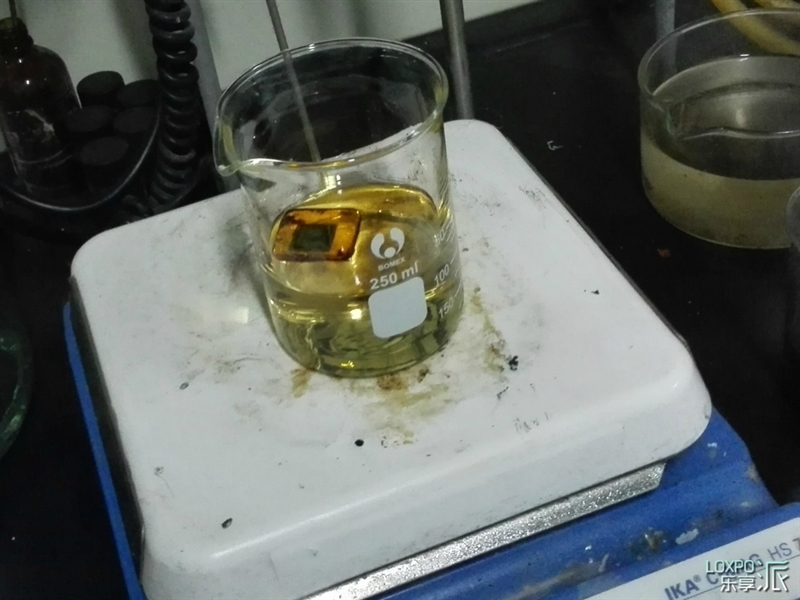

用王水把表面的铜溶解掉

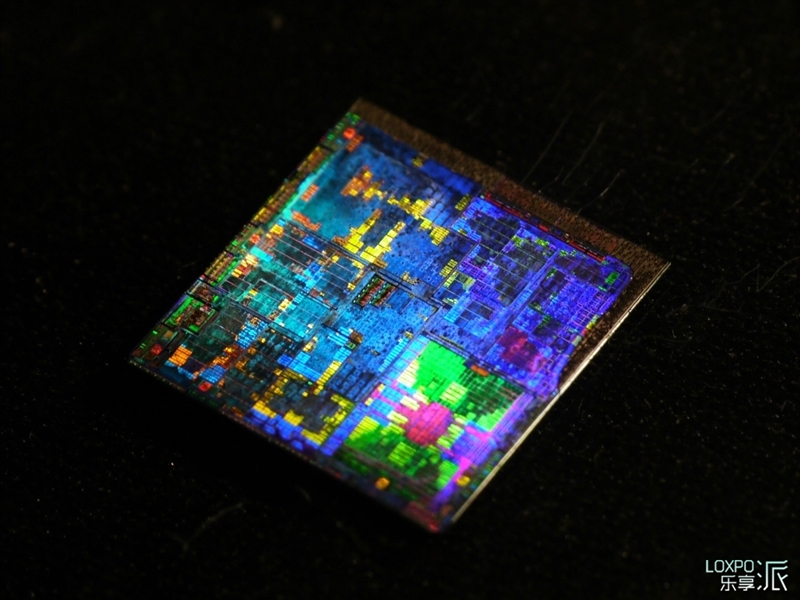

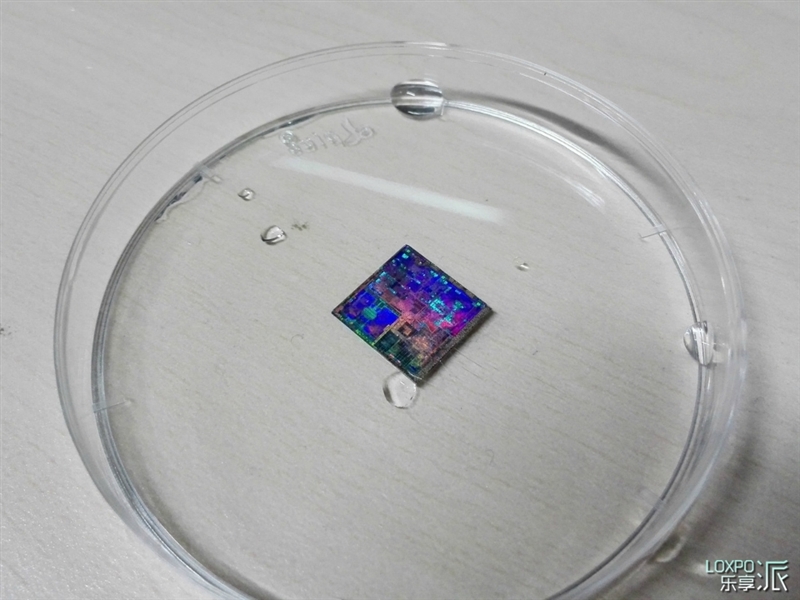

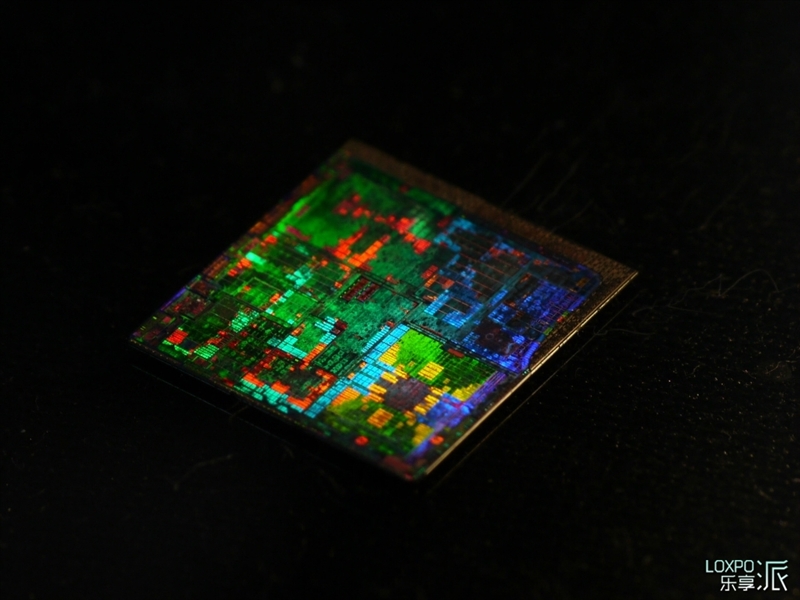

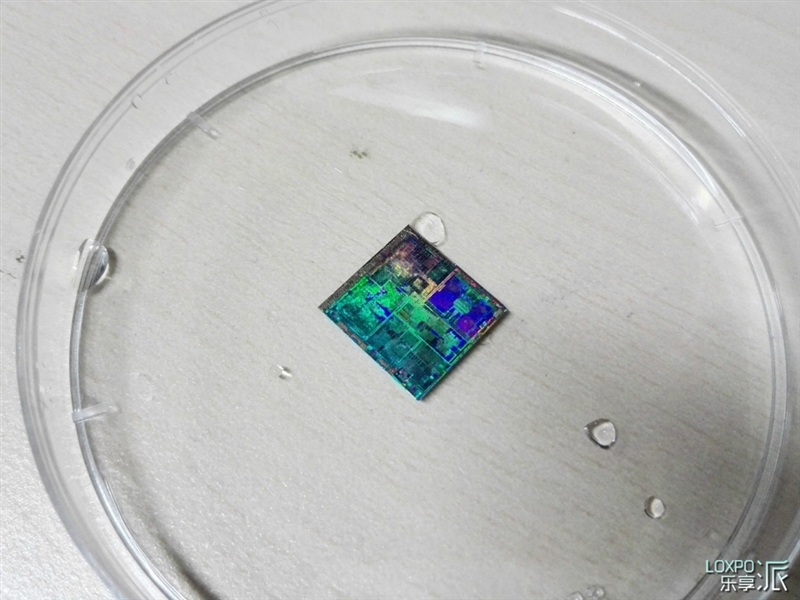

溶解完毕，Kirin 920现真身

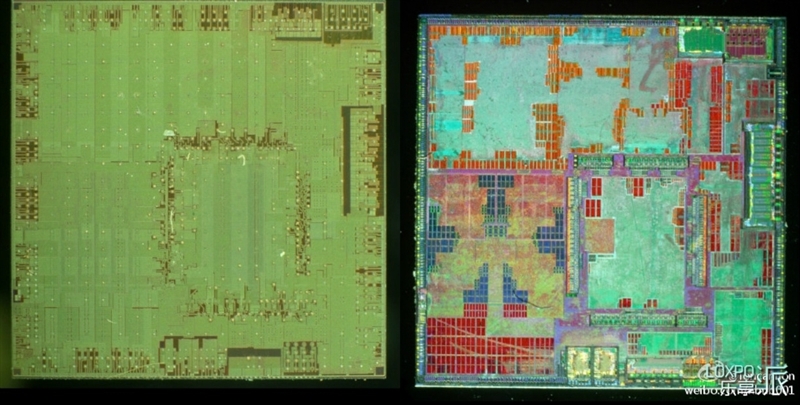

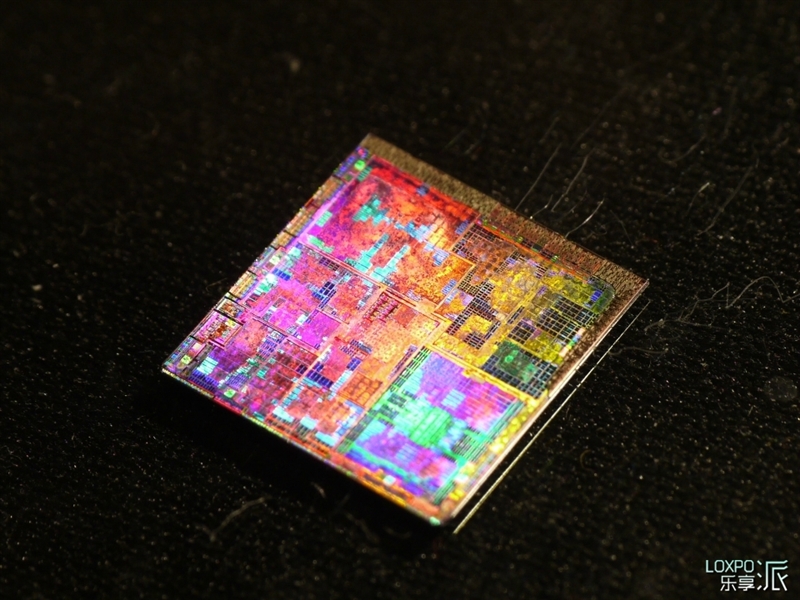

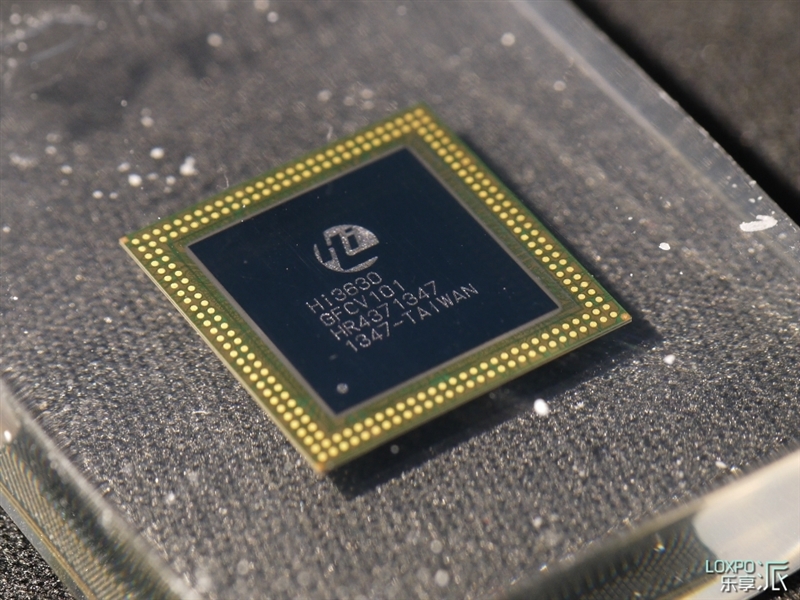

这个是K3V2，去年拆解的，插播一下

Kirin 920的架构图

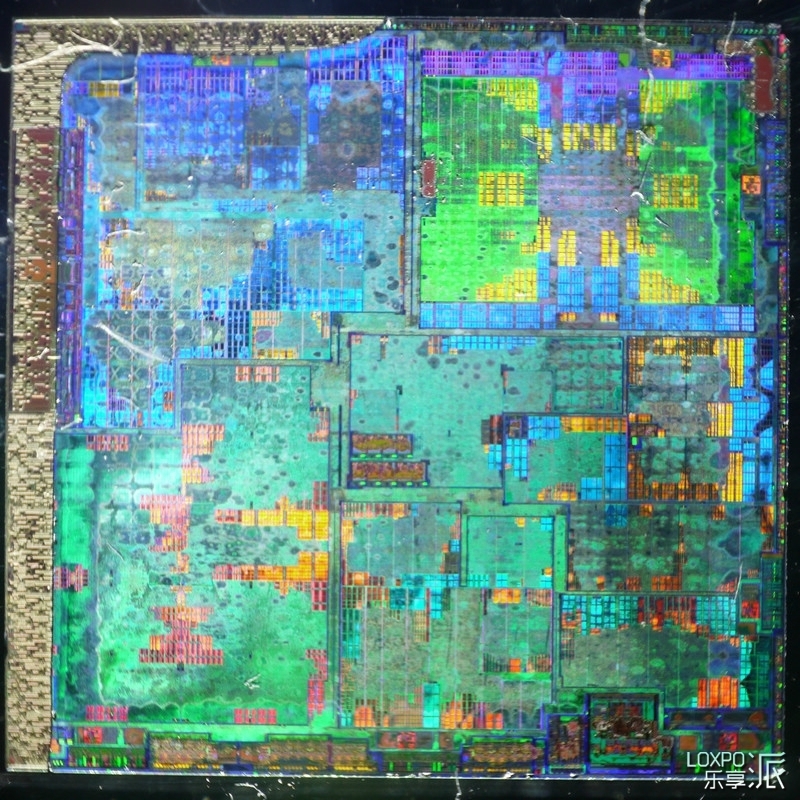

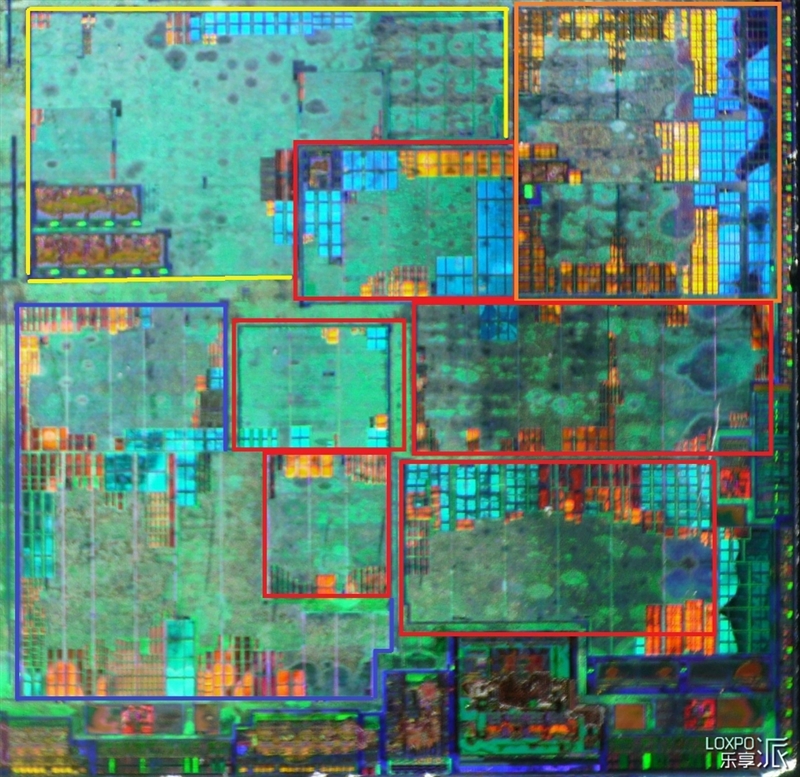

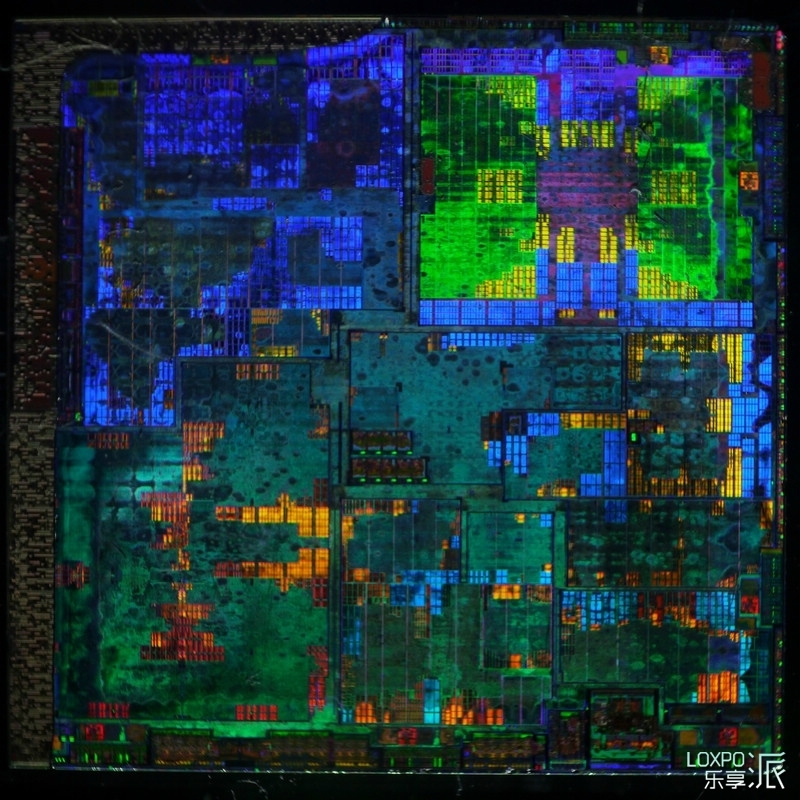

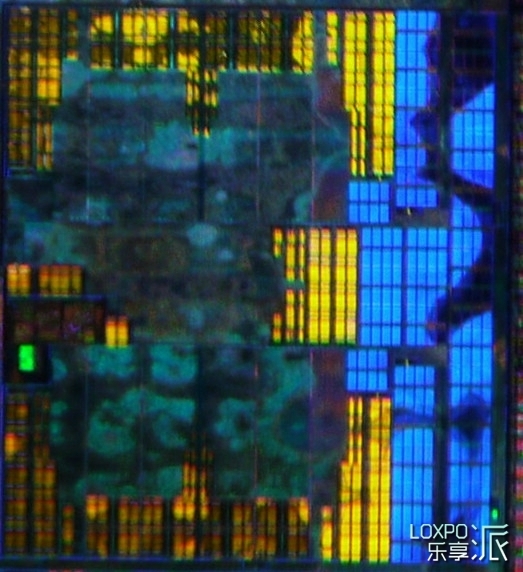

核心照片

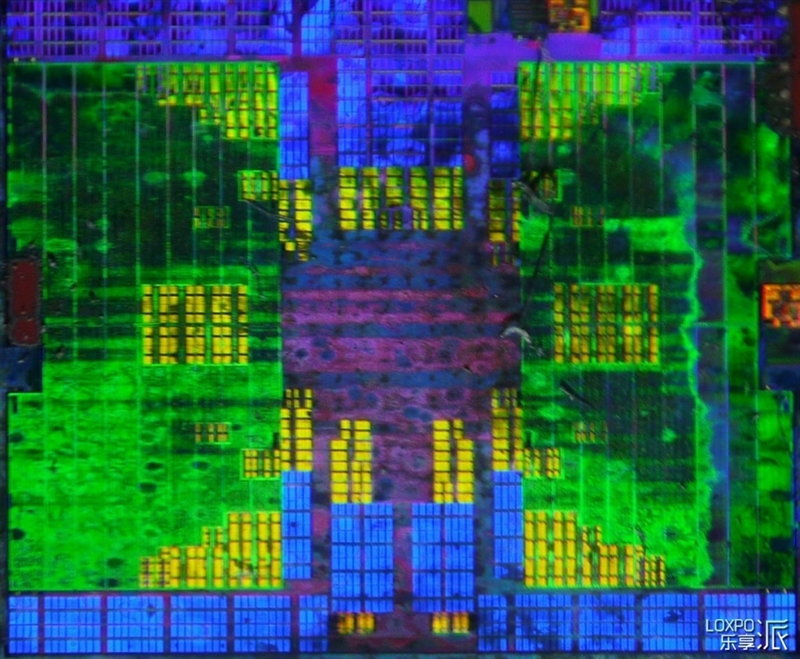

Cortex-A15部分局部放大，绿色是A15核心，黄色是一级缓存，紫色是二级缓存

Cortex-A7部分，

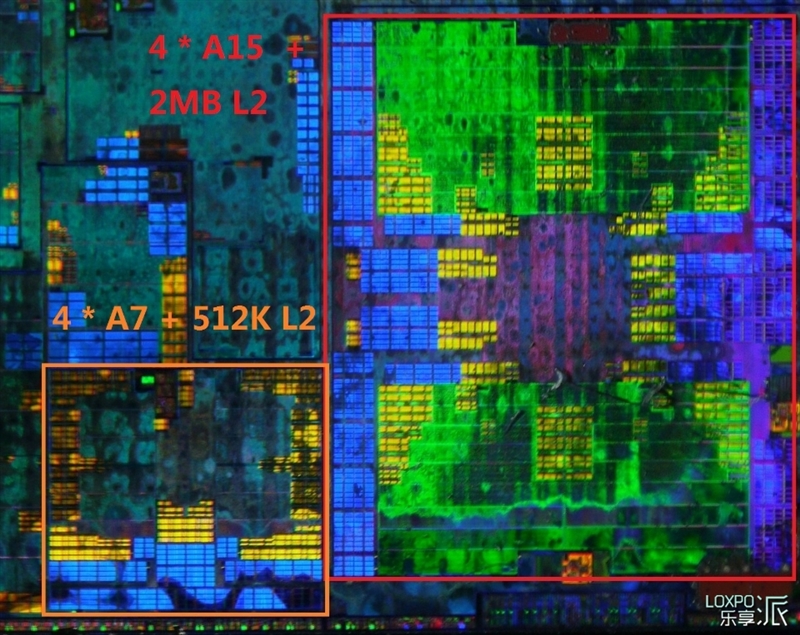

对比一下A7部分和A15部分的面积

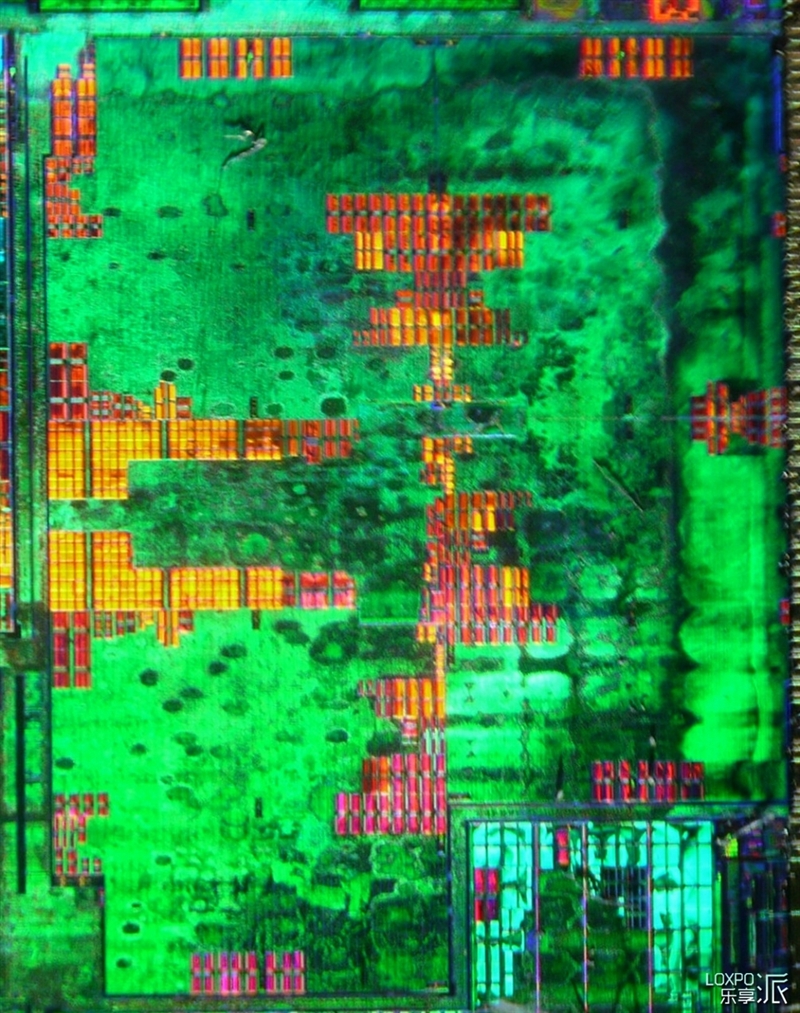

Mali-T628 GPU核心

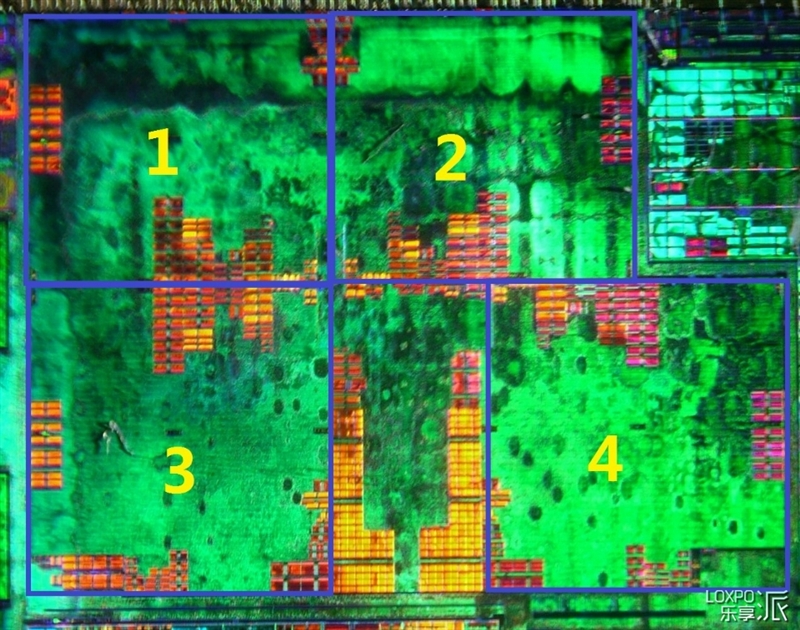

四个核心

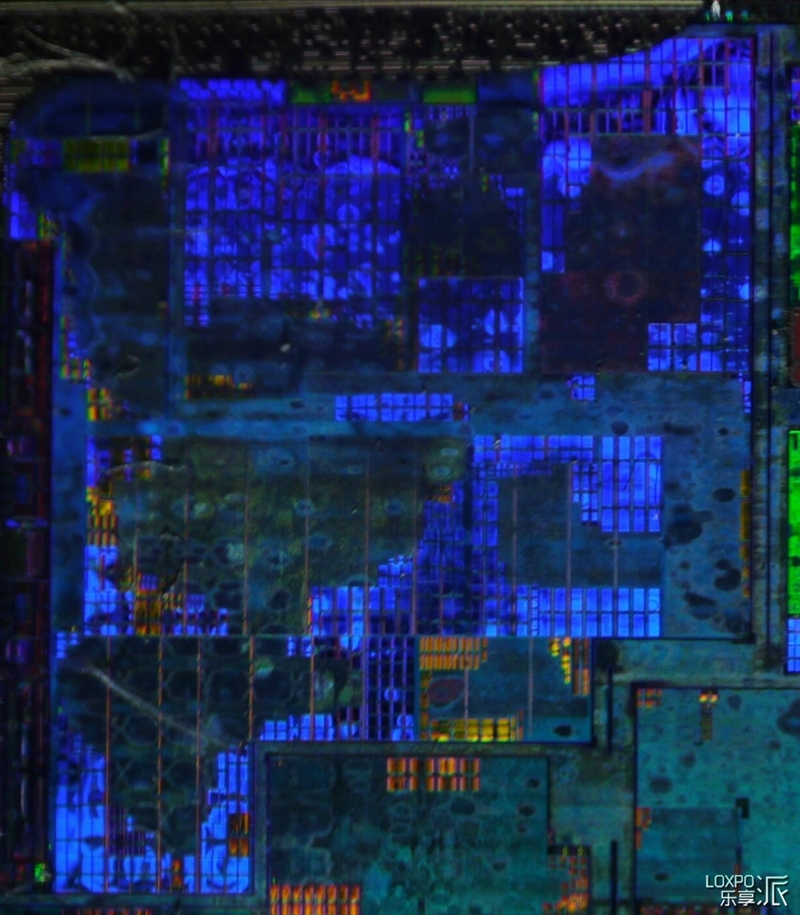

基带部分

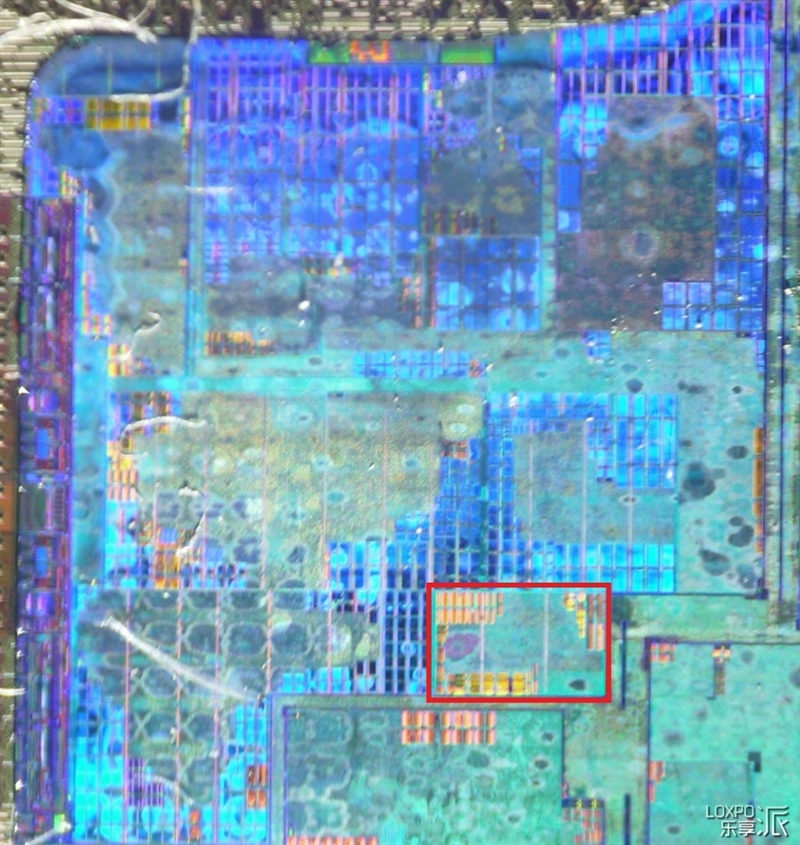

红色部分似乎是Cortex-A5控制器

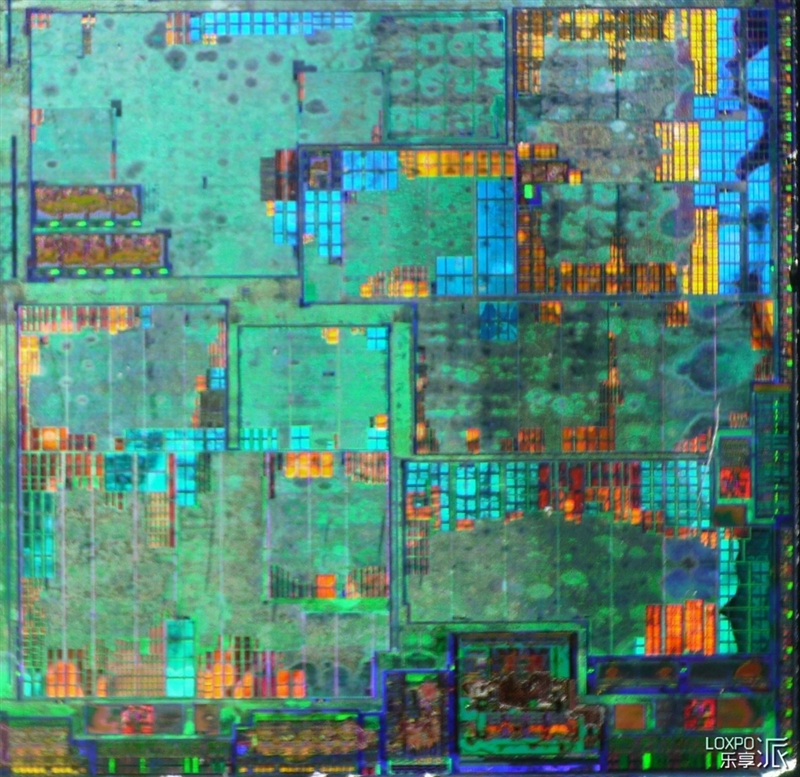

视频编码、解码、ISP什么的都在这里了

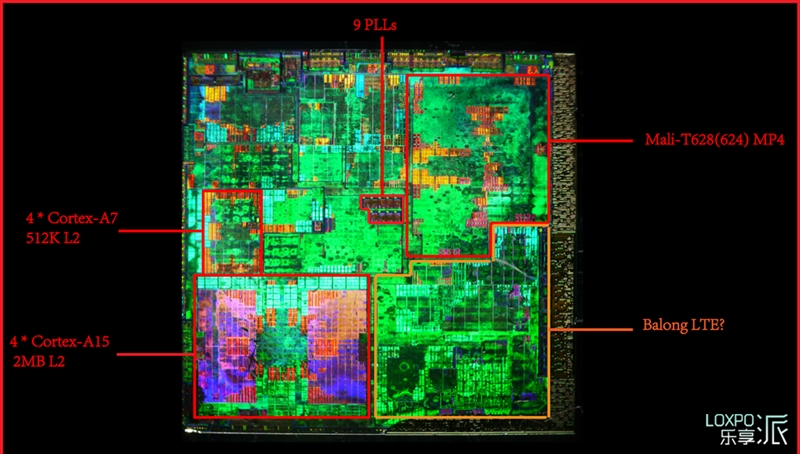

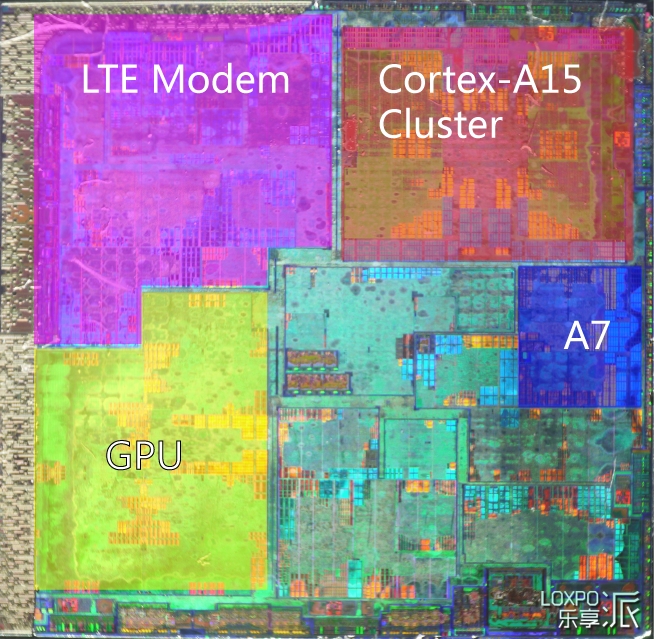

总结一下就是这样

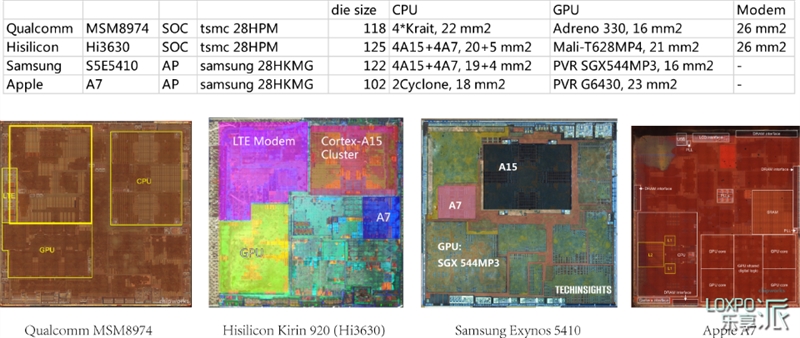

核心面积对比
